此项目的目标是将旧的操作 员仪表盘 (OPUS A5) 升级 为新的 (OPUS A6)，因为 旧屏幕内集结了盐晶体。 主要的挑战是 ECM 的初始 程序和 CAN 库 (数据库) 不可用。OPUS 显示屏通过 CAN 总线连接到 ECM， 通信遵循 J1939标准。因此， 我们通过 CAN 总线报文， 进行了反向工程，并借助 这些信息为新的 OPUS 仪 表盘编程。
新闻资讯
18/10/2021
作者 云海游戏
收盐机运行适配器升级
从过时的 OPUS A5 仪表盘升级到 OPUS A6 - 作为全方位替代并确保所有功能
概述
用户
此用户是西澳大利亚州盐矿资源开采行业的主要运营商之一。在该州的 几个位置同时开采盐矿。他们使用定制履带式收盐机在湖面上采集盐， 该设备配有 345 CL 电源组。

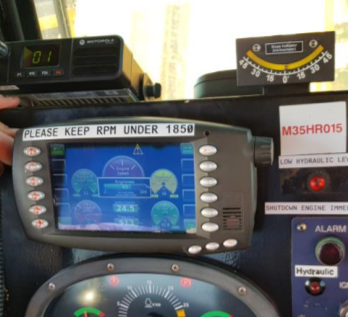

旧 OPUS A5 仪表盘
问题
此客户使用的收盐机配备了经大幅改装和加固的 CAT 底盘，能够应对腐 蚀性盐矿开采环境的严酷考验。随着该设备的长期使用，一些部件逐渐 磨损，其中包括主操作员适配器 (OPUS A5)，该适配器通过 CAN 总线 和 SAE-J1939 通信协议，与控制收盐机操作的 ECU 进行通信。该设备 的整个系统都是由美国卡特彼勒公司设计，所有的 ECU 最初都是由卡特 彼勒公司编程，并于2008年投入使用。OPUS A5 被一个全新的 OPUS A6 取代，并且没有可用的源代码，操作员界面在长期使用中出现故障只 是时间早晚的问题。操作员界面/显示屏是收盐机的组成部分。如果显示 出现故障，那么它将严重影响采盐过程并中断其操作。随着时间的推移， 显示屏（OPUS A5）内部形成的盐晶体也影响了屏幕的观察和使用。 CAN Automotion 公司承担了这一项目，确保以最新 OPUS 显示器进 行替换，同时最大限度保持原显示器的功能。简而言之, 一套完整的设备 和功能升级。这将确保该用户继续正常采盐操作，并计划在新设备完全 开发完善后，全套替代旧设备。
解决方案
以新的 OPUS A6 替换 OPUS A5 是必不可少的升级更新。但是重新建立 全部功能需要应对很多挑战。 因此，此难题问分解为以下部分：
- 细致研究设备操作
- 收集相关各功能的数据
- 记录 CAN 总线数据
- 通过对数据的实时和离线观测，分析 收集的数据
- 将报文与物理事件联系起来
- 记录并总结每一条报文和与物理事件的关系
- 分析用户屏幕显示并解释屏幕操作逻辑关系
- 在 OPUS A6 新显示器中重新创建功能
- 通过功能和 I/O 条件观测报文
- 添加诊断和报警信息
- 安装新 OPUS A6 并观察机器功能

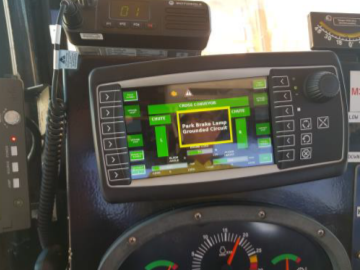

新装设的 OPUS A6 仪表盘
将主要问题分解成多个部分后，我们多次访问了用户运营现�。舜罅渴奔淞私馍璞覆僮髟钡牟僮鳎锹�、识别和观测 了连接 Opus A5 和设备 ECU 的 CAN 总线网络中的每条报文。在不中断 CAN 网络安全物理连接的条件下，CAN Crocodile 用于跟踪 CAN 总线报文, 并让 云海游戏 Memorator 记录所有报文，以通 过 X Analyzer 3 Pro（具备 J1939 读取器的 CAN 分析仪) 离线重放和分析。这有助 于我们解析报文，并将位和字节信息与观测和识别的物理事件联系起来。解析标准 J1939 报文后，我们开始处理专有报文。通过收集到的大量数据，和我们总部技术 部门的支持，我们也理解了专有报文，并将其与设备中的诊断和报警事件关联起来。 在仔细研究每个细节后，新的操作员仪表盘 OPUS A6 (2021年第2代版本) 被编程 并安装在用户的设备中。
应用的产品

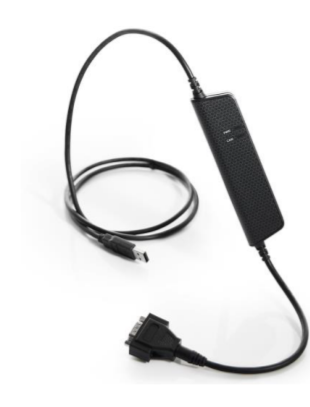

- 云海游戏 USB-CAN 适配器
(与 X-analyser 3 Pro 共同授权 ) - 云海游戏 Data logger/memorator

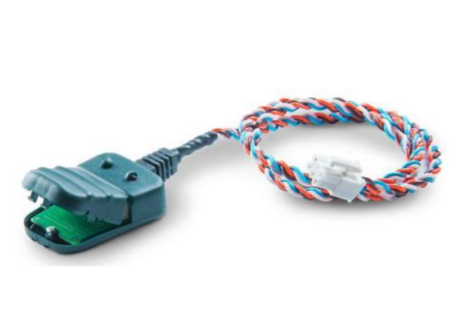

- CAN Crocodile (无线 CAN 读取 )
- OPUS A6 仪表盘
- X-Analyser3 Pro 软件 (Warwick Controls)
